กล้องประมวลผลรวม (Total Station)

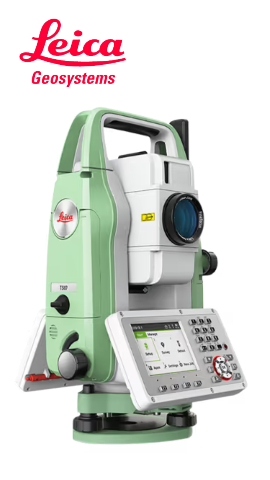

กล้องประมวลผลรวม (Total Station)

Brand : Leica

Model : TS07


  • วัดระยะโดยไม่ใช้เป้า ( Reflectorless ) 500 เมตร
  • วัดระยะได้ 3,500 เมตร โดยใช้เป้า 1 ดวง
  • ระบบปฏิบัติการ Windows CE
  • ถ่ายโอนข้อมูลด้วย Flash Drives และ Mini USB
  • หน้าจอ LCD Display 1 หน้าจอ
  • แบตเตอรี่ Lithium-Ion ใช้งานได้ 30 ชั่วโมง







Brochure

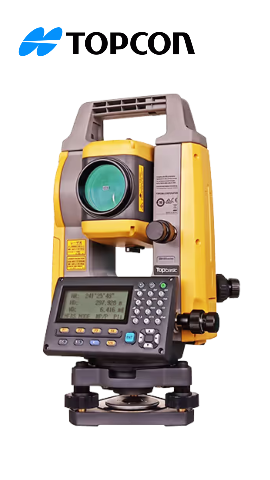

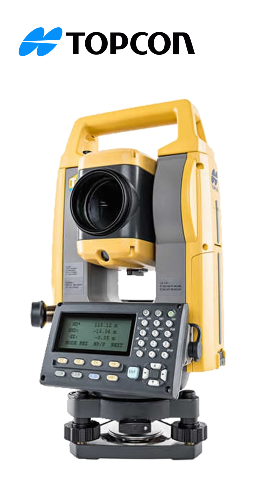

กล้องประมวลผลรวม (Total Station)

Brand : TOPCON

Model : GM 50 Series


  • กำลังขยาย 30 เท่า
  • ขนาดความกว้างของภาพ 1 องศา 30 ลิปดา
  • ระยะมองเห็นภาพชัดใกล้สุด 1.3 เมตร
  • ตัวกล้องสามารถถอดจากฐานกล้องได้
  • ความไวหลอดระดับระดับ 10 ฟิลิปดา ต่อ 2 มิลลิเมตร
  • กล้องส่องหัวหมุดแบบ Optical Plummet กำลังขยาย 3 เท่า ระยะโฟกัสภาพชัดใกล้สุด 0.5 เมตร
  • ระบบวัดมุม หน่วยวัดเป็นองศา, ลิปดา, ฟิลิปดา และแสดงผลบนจอ LCD หนึ่งหน้าจอ (แสดงผลบนจอ LCD สองหน้าจอ สำหรับรุ่น GM-52)
  • ความละเอียดถูกต้อง (Accuracy) 5 ฟิลิปดา (Accuracy 2 ฟิลิปดา สำหรับรุ่น GM-52)
  • แสดงความละเอียดของมุมราบและมุมดิ่งได้ละเอียดสูงสุด 1 ฟิลิปดา
  • มีระบบ Compensator แบบ Dual-axis liquid tile sensor มีช่วงการทำงานที่ +/-6 ลิปดา
  • โครงสร้างกล้องสามารถป้องกันละอองนํ้าและฝุ่นได้ ตามมาตรฐาน IP66
  • ภายในตัวกล้องมีระบบบันทึกข้อมูลจากภาคสนามได้ 50,000 จุดโดยตรงที่ตัวกล้อง, รับส่งข้อมูลระหว่างกล้องกับเครื่องคอมพิวเตอร์ได้, ใช้ USB Flash Drive เป็นหน่วยความจำแบบ Plug-in ได้สูงสุด 32 GB.
  • มีโปรแกรม SURVEY ที่ช่วยในการทำงาน เช่น Area, REM, MLM, Set-out, Resection เป็นต้น

อุปกรณ์ในชุดประกอบด้วย :

  • กล่องบรรจุกล้อง ทำด้วยวัสดุอย่างดี 1 กล่อง
  • ขาตั้งกล้องอลูมิเนียม จำนวน  1 อัน
  • แบตเตอรี่ Li-Ion จำนวน 1 ก้อน
  • เครื่องชาร์จแบตเตอรี่แบบชาร์จเร็ว จำนวน 1 เครื่อง
  • เป้าชนิดวัดระยะทางได้ 4,000 เมตร พร้อมเป้าเล็งแท่นตั้ง กล่องบรรจุและขาตั้ง จำนวน  1 ชุด
  • Pole ยาว 2 เมตร เลื่อนขึ้นลงได้พร้อมเป้าวัดระยะ จำนวน 1 ชุด
  • THUMB Drive จำนวน 1 อัน
  • คู่มือภาษาไทยและอังกฤษอย่างละ จำนวน 1 เล่ม

 Brochure

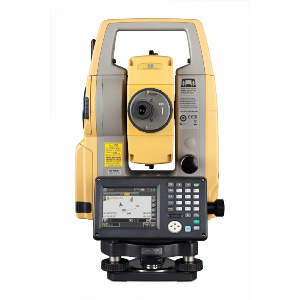

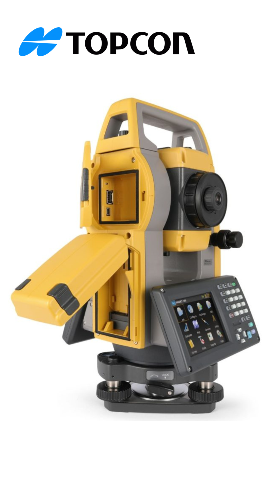

กล้องประมวลผลรวม (Total Station)

Brand : TOPCON

Model : OS-200


TOPCON รุ่น OS-201 ผลิตภัณฑ์ประเทศญี่ปุ่น เป็นกล้องวัดมุมและวัดระยะอยู่ในเครื่องเดียวกัน ใช้แกนร่วมกัน (TOTAL STATION) ใช้วัดมุม วัดระยะ และวัดค่าพิกัดได้ทันทีในสนาม ซึ่งตัวกล้องได้รับการรับรองมาตรฐาน ISO9001 และ ISO14001

1 ระบบกล้องเล็งที่หมาย (TELESCOPE SYSTEM)

  • ภาครับและภาคส่งของเครื่องวัดระยะอิเล็คทรอนิคจะต้องถูกประกอบอยู่ในกล้องเล็ง สำหรับวัดมุม ซึ่งมีแกนร่วมกัน และสามารถหมุนได้รอบตัว
  • เส้นผ่าศูนย์กลางเลนส์ปากกล้องเล็ง (OBJECTIVE APERTURE) มีขนาด 45 มิลลิเมตร มีกำลังขยาย 30 เท่า ให้ภาพหัวตั้ง
  • ให้มุมมองภาพกว้าง (FIELD OF VIEW) 1 องศา 30 ลิปดา
  • มีระยะชัดใกล้สุด 1.30 เมตร
  • มีระบบแสงสว่างภายในสามารถปรับแสงสว่างได้ 5 ระดับ
  • มีลำแสงเลเซอร์ชนิดมองเห็นเพื่อเล็งที่หมายและสามารถ เปิดและปิดลำแสง ขณะทำการรังวัดระยะได้

2 ระบบการวัดมุม

  • การวัดมุมใช้ระบบ ROTARY ABSOLUTE ENCODER
  • ระบบล็อคจานองศาราบและดิ่งทำจากวัสดุที่เป็นโลหะและล็อคโดยการหมุนเกลียว
  • ค่ามุมราบและมุมดิ่งน้อยที่สุด ที่สามารถอ่านได้ (MINIMUM READING) 0.5 ฟิลิปดา
  • ความละเอียดถูกต้อง (ACCURACY) หรือค่าเบี่ยงเบนมาตรฐานของการวัดมุมราบและมุมดิ่งเท่ากับ 1 ฟิลิปดา
  • มีหลอดระดับฟองกลมและฟองยาวเป็นแบบอิเลคทรอนิค ความไว 6 ลิปดาและระดับฟองกลมที่ฐานกล้อง 10 ลิปดา ต่อ 2 มิลลิเมตร
  • มีกล้องส่องหัวหมุดติดกับตัวกล้อง (PLUMMET) กำลังขยาย 3 เท่าและมีระยะโฟกัสภาพชัดใกล้สุด 0.5 เมตร
  • COMPENSATOR เป็นแบบ DUAL-AXIS LIQUID TILT SENSOR เพื่อปรับค่าความคลาดเคลื่อนขององศาราบและองศาดิ่งโดยอัตโนมัติ โดยมีช่วงการทำงาน +/-6 ลิปดา

3 ระบบการวัดระยะ (DISTANCE MEASUREMENT)

  • ในสภาวะอากาศปกติ ซึ่งมีทัศนวิสัยประมาณ 20 กิโลเมตร เมื่อวัดระยะโดยใช้

      –  ปริซึมชนิดดวงเดียว วัดระยะทางได้ตั้งแต่ 1.3 ถึง 5,000 เมตร

      –  ไม่ใช้ปริซึม วัดระยะทางได้ตั้งแต่ 0.3 ถึง 800 เมตร

  • ค่าเบี่ยงเบนมาตรฐาน (STANDARD DEVIATION) ของการวัดระยะโดยใช้ปริซึม (1.5 + 2 ppm x D) mm และการวัดระยะโดยไม่ใช้ปริซึม (2 + 2 ppm x D) mm
  • มีปุ่มสำหรับวัดระยะทางอย่างน้อย 1 ปุ่ม
  • สามารถปรับแก้ค่าคงที่ของปริซึม (PRISM CONSTANT CORRECTION) ได้ตั้งแต่ -99 mm ถึง +99 mm
  • สามารถปรับแก้ค่าหักเหของคลื่นในชั้นบรรยากาศ (ASMOSPHERIC CORRECTION) โดยการป้อน  ค่าอุณหภูมิและความกดอากาศได้ตั้งแต่ -499 ppm ถึง +499 ppm
  • สามารถใช้งานได้ดีในสภาวะอุณหภูมิ -20 องศาเซลเซียส ถึง +60 องศาเซลเซียส
  • มีเสียงแสดงสัญญาณคลื่นแสงสะท้อนกลับ
  • เวลาในการวัดแบบละเอียด 1 มิลลิเมตรใช้เวลาไม่เกิน 0.9 วินาที

4 ระบบการควบคุม ระบบการแสดงผล การถ่ายทอดข้อมูลและแบตเตอรี่

  • มีหน้าจอควบคุมการปฏิบัติงานและช่องแสดงค่าเหมือนกันทั้ง 2 ด้าน
  • มีหน่วยความจำภายในตัวกล้องสำหรับบันทึกข้อมูลการรังวัดในสนามได้ 1 GB
  • มีพอร์ตสำหรับการถ่ายเทข้อมูลตามมาตรฐานแบบ RS-232C
  • มีอร์ตสำหรับ USB Flash Memory สำหรับถ่ายโอนข้อมูล
  • จอภาพเป็นแบบ TFT QVGA color LCD ขนาด 3.5 นิ้ว
  • ตัวกล้องสามารถป้องกันน้ำได้ (WATER PROTECTION) ในระดับ IP65
  • มีปุ่มควบคุมการใช้งาน 29 ปุ่มสามารถใส่ค่าตัวเลขและตัวอักษรได้โดยตรง
  • แบตเตอรี่ขนาดมาตรฐานสามารถทำงานได้ 20 ชั่วโมง
  • มีปุ่มล็อกจานองศาราบและดิ่งแบบโลหะ

5 ความสามารถพื้นฐาน

  • ใช้ระบบปฏิบัติการ Window Embedded Compact7
  • มีฟังก์ชันการปรับแก้วงรอบภายในตัวกล้อง (Traverse Adjustment)
  • สามารถวัดความสูงของตำแหน่งที่ไม่สามารถวางปริซึมได้ (Remote Elevation Measurement)
  • สามารถวัดระยะระหว่างจุดที่มีสิ่งกีดขวางแนวเล็งได้ (Missing Line Measurement)
  • สามารถกำหนดทิศทางอ้างอิง โดยการป้อนใส่ค่าพิกัดของจุดอ้างอิง
  • มีฟังก์ชันการทำงานเพื่อค้นหาจุดหรือกำหนดจุดในสนามได้ (Setting Out)
  • มีฟังก์ชันรังวัดเพื่อหาค่าพิกัดของจุดตั้งกล้อง (Resection)
  • ฟังก์ชันคำนวณหาจุดตัดระหว่างเส้น 2 เส้น (Intersection)
  • สามารถคำนวณพื้นที่ (Area Calculation) ได้

อุปกรณ์ในชุดประกอบด้วย :

  • กล้องพร้อมอุปกรณ์บรรจุอยู่ในกล่องตามมาตรฐานผู้ผลิต       จำนวน 1 ชุด
  • แบตเตอรี่ Li-ion แบบประจุไฟใหม่ได้                                จำนวน1 ชุด
  • เครื่องชาร์ตไฟชนิดชาร์ตเร็ว แบบDISCHARGE                     จำนวน 1 ชุด
  • ปริซึมชนิด 1 ดวง พร้อมเป้าเล็งแท่นตั้งมีช่องมองดิ่งและระดับฟองกลม   จำนวน  1 ชุด  (ประกอบกับตัวแท่นตั้งปริซึม)
  • ขาตั้งกล้องชนิดอลูมิเนียมเลื่อนสูงต่ำ                                 จำนวน 2 ชุด
  • USB Flash Memory ความจุขนาด 4GB                              จำนวน 1 อัน
  • ปริซึมชนิด 1 ดวงพร้อมหลักขาวแดงแบบมีตัวเลขกำกับยาวไม่น้อยกว่า 2 เมตร    จำนวน 1 ชุด (พร้อมหลอดระดับน้ำฟองกลม)
  • โปรแกรมรับส่งข้อมูลระหว่างคอมพิวเตอร์กับตัวกล้อง            จำนวน 1 ชุด


 Brochure


กล้องประมวลผลรวม (Total Station)

Brand : TOPCON

Model : GM-105


  • เส้นผ่าศูนย์กลางเลนส์ปากกล้องเล็ง (OBJECTIVE APERTURE) มีขนาด 45 มิลลิเมตร มีกำลังขยาย 30 เท่า ให้ภาพหัวตั้ง
  • ให้มุมมองภาพกว้าง (FIELD OF VIEW) 1 องศา 30 ลิปดา
  • มีระยะชัดใกล้สุด 1.30 เมตร
  • มีระบบแสงสว่างภายในสามารถปรับแสงสว่างได้ 5 ระดับ
  • มีลำแสงเลเซอร์ชนิดมองเห็นเพื่อเล็งที่หมายและสามารถ เปิดและปิดลำแสง ขณะทำการรังวัดระยะได้
  • การวัดมุมใช้ระบบ ABSOLUTE READING
  • ระบบล็อคจานองศาราบและดิ่งทำจากวัสดุที่เป็นโลหะและล็อคโดยการหมุนเกลียว
  • ค่ามุมราบและมุมดิ่งน้อยที่สุด ที่สามารถอ่านได้ (MINIMUM READING) 1 ฟิลิปดา
  • ความละเอียดถูกต้อง(ACCURACY)หรือค่าเบี่ยงเบนมาตรฐานของการวัดมุมราบและมุมดิ่ง 5 ฟิลิปดา
  • มีหลอดระดับฟองกลมและฟองยาวเป็นแบบอิเลคทรอนิค ความไว 6 ลิปดาและระดับฟองกลมที่ฐานกล้อง 10 ลิปดา ต่อ 2 มิลลิเมตร
  • มีกล้องส่องหัวหมุดติดกับตัวกล้อง (PLUMMET) กำลังขยาย 3เท่าและมีระยะโฟกัสภาพชัดใกล้สุด 5 เมตร
  • COMPENSATOR เป็นแบบ DUAL-AXIS LIQUID TILT SENSOR เพื่อปรับค่าความคลาดเคลื่อนขององศาราบและองศาดิ่งโดยอัตโนมัติ โดยมีช่วงการทำงาน +/-6 ลิปดา
  • ค่าเบี่ยงเบนมาตรฐาน (STANDARD DEVIATION) ของการวัดระยะโดยใช้ปริซึม (5 mm +2 ppm) m.s.e. และการวัดระยะโดยไม่ใช้ปริซึม (2 mm +2 ppm) m.s.e.
  • มีปุ่มสำหรับวัดระยะทางอย่างน้อย 3 ปุ่ม
  • สามารถปรับแก้ค่าคงที่ของปริซึม (PRISM CONSTANT CORRECTION) ได้ตั้งแต่ -99.9 mm ถึง +99.9 mm
  • สามารถปรับแก้ค่าหักเหของคลื่นในชั้นบรรยากาศ (ASMOSPHERIC CORRECTION) โดยการป้อนค่าอุณหภูมิและความกดอากาศได้ตั้งแต่ –499.9 ppm ถึง +499.9 ppm
  • สามารถใช้งานได้ดีในสภาวะอุณหภูมิ –20 องศาเซลเซียสถึง 60 องศาเซลเซียส
  • มีหน้าจอแสดงผลเป็นแบบ Graphic LCD แสดงผลได้ 192×80 จุด พร้อมไฟส่องสว่าง เหมือนกันทั้งสองด้าน
  • มีหน่วยความจำภายในตัวกล้องสำหรับบันทึกข้อมูลการรังวัดในสนามได้ 50,000 จุด
  • มีพอร์ตสำหรับรับส่งข้อมูลตามมาตรฐานแบบ RS-232C
  • มีพอร์ตสำหรับ USB Flash Drive ซึ่งรอบรับความจุอย่างน้อย 32 GB
  • ตัวกล้องสามารถป้องกันความชื้นและน้ำ (WATER PROTECTION) ในระดับ IP66
  • มีปุ่มควบคุมการใช้งานไม่น้อยกว่า 28 ปุ่มสามารถใส่ค่าตัวเลขและตัวอักษรได้โดยตรง
  • แบตเตอรี่ขนาดมาตรฐานสามารถทำงานได้ 28 ชั่วโมงต่อก้อน
  • สามารถวัดความสูงของตำแหน่งที่ไม่สามารถวางปริซึมได้ (Remote Elevation Measurement)
  • สามารถวัดระยะระหว่างจุดที่มีสิ่งกีดขวางแนวเล็งได้ (Missing Line Measurement)
  • สามารถกำหนดทิศทางอ้างอิง โดยการป้อนใส่ค่าพิกัดของจุดอ้างอิง
  • มีฟังก์ชันการทำงานเพื่อค้นหาจุดหรือกำหนดจุดในสนามได้ (Setting Out)
  • มีฟังก์ชันรังวัดเพื่อหาค่าพิกัดของจุดตั้งกล้อง (Resection)
  • สามารถคำนวณพื้นที่ (Area Calculation) ได้
อุปกรณ์ในชุดประกอบด้วย :

  • กล้องพร้อมอุปกรณ์บรรจุอยู่ในกล่องตามมาตรฐานผู้ผลิต จำนวน 1 ชุด
  • แบตเตอรี่ Li-ion แบบประจุไฟใหม่ได้ จำนวน 1 ชุด
  • เครื่องประจุไฟชนิดมาตรฐาน จำนวน 1 ชุด
  • ปริซึมชนิด 1 ดวง พร้อมเป้าเล็ง แท่นตั้งมีช่องมองดิ่งและระดับฟองกลมประกอบกับตัวแท่นตั้งปริซึม จำนวน 1 ชุด
  • ขาตั้งกล้องชนิดอลูมิเนียมเลื่อนสูงต่ำได้ จำนวน 2 ชุด
  • ปริซึมชนิด 1 ดวงพร้อมหลักขาวแดง จำนวน 1 ชุด
  • โปรแกรมสำหรับรับและส่งข้อมูล จำนวน 1 ชุด
  • คู่มือการใช้ภาษาภาษาไทย จำนวน 1 ชุด


 Brochure

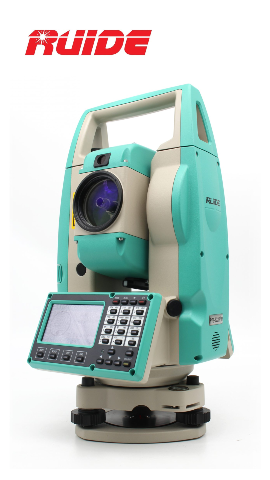

กล้องประมวลผลรวม (Total Station)

Brand : RUIDE

Model : RIS


  1. ระบบกล้องเล็ง

  • ระบบกล้องวัดมุมและเครื่องวัดระยะทางประกอบอยู่ในตัวเดียวกันและอยู่ในแกนเดียวกัน
  • ขนาดเส้นผ่าศูนย์กลางของเลนส์ปากกล้องเท่ากับ 45 มิลลิเมตร
  • กำลังขยายเท่ากับ 30 เท่า
  • ขนาดความกว้างของภาพ 1 องศา 30 ลิปดาหรือ 26 เมตรที่ระยะ 1,000 เมตร
  • ระยะมองเห็นภาพชัดใกล้สุดไม่เกิน 1.0 เมตร
  • ตัวกล้องถอดจากฐานกล้องได้
  • ความไวระดับฟองกลมที่ฐานกล้อง 8 ลิปดา ต่อ 2 มิลลิเมตร
  • ความไวระดับฟองยาว 30 ฟิลิปดา ต่อ 2 มิลลิเมตร
  • กล้องส่องหัวหมุด (Optical Plummet) มีกำลังขยาย 3 เท่า ปรับความคมชัดได้
  1. ระบบการวัดมุม
  • ระบบการวัดมุมเป็นระบบ Absolute Encoding หน่วยวัดเป็น องศา, ลิปดา, ฟิลิปดา และแสดงผลบนจอ Graphic LCD แบบ 2 หน้าจอ
  • แสดงความละเอียดของมุมราบและมุมดิ่ง 1/ 5 ฟิลิปดา
  • ความละเอียดถูกต้อง (Accuracy) 2 ฟิลิปดา
  • มีระบบ Compensator เพื่อชดเชยความลาดเอียงแบบ Dual Axis Liquid Electric มีช่วงการทำงานที่ระยะ±4′
  1. ระบบการวัดระยะทาง
  • ในสภาวะอากาศปลอดโปร่ง วัดระยะทางได้ไกล 4,000 เมตร โดยใช้เป้า 1 ดวง
  • ในสภาวะอากาศปกติ วัดระยะทางโดยไม่ใช้เป้าสะท้อนได้ไกลไม่น้อยกว่า 600 เมตร (รุ่น RiS) และ 800 เมตร (รุ่น RiS PRO)
  • แสดงค่าการวัดได้ละเอียด 1 มิลลิเมตร
  • ความเร็วในการวัดระยะแบบละเอียด 3 วินาที, ความเร็วในการวัดระยะแบบปกติ 0.2 วินาที
  • ความถูกต้องของการวัดระยะแบบปกติ (Fine Mode) ใช้เป้าสะท้อน ไม่มากกว่า ±(2mm + 2ppm x D)
  • ความถูกต้องของการวัดระยะแบบปกติ (Fine Mode) ไม่ใช้เป้าสะท้อน ไม่มากกว่า ±(3mm + 2ppm x D)
  • สามารถใช้งานได้ดีในสภาวะอุณหภูมิปกติตั้งแต่ –20 ถึง + 50 องศาเซลเซียส
  • สามารถป้องกันน้ำได้ตามมาตรฐาน IP54
  1. ระบบการควบคุม ระบบการแสดงผล และการถ่ายทอดข้อมูล
  • จอแสดงผล  สี แบบสัมผัส ขนาด 3.7 นิ้ว มีไฟส่องสว่างจอ    พร้อมแผงควบคุมแบบ Alphanumeric  24 ปุ่มทั้ง 2 หน้าจอ  พร้อมปุ่มการรังวัดด้านข้าง Q-MEAS Button
  • ป้อนค่าคงที่ของปริซึมได้  และมีระบบตรวจจับอุณหภูมิ และความดันบรรยากาศจริงได้  (ATMOSense (Auto Sensing))
  • มีโปรแกรม On- Board แบบ powerful Graphic เพื่อความสะดวกในการทำงานที่หน้าจอสัมผัส
  • มีระบบบันทึกข้อมูลภายในตัวกล้อง  บันทึกได้ไม่น้อยกว่า 160,000 จุด และรับ-ส่งข้อมูลระหว่างกล้องกับเครื่องคอมพิวเตอร์โดยผ่าน RS 232/ SD-card/ USB Pen Drive/ Mini-USB  และการสื่อสารแบบไร้สาย Bluetooth 3.0
  • มีโปรแกรม SURVEY ที่ช่วยในการทำงาน เช่น REM (การหาความสูงจุดใดๆ ที่ไม่สามารถวางเป้าปริซึมได้), MLM (การหาระยะในตำแหน่งที่มีสิ่งกีดขวาง), AREA (การคำนวณหาพื้นที่), Layout: (การกำหนดตำแหน่งที่ต้องการ ), Resection (การหาตำแหน่งพิกัดจุดตั้งกล้องในรูปแบบการเล็งสกัดย้อน), มีโปรแกรมคำนวณงานถนน (Road), Side shot, Offsets, Z-Coordinates, Point to line, Plane offset และ COGO เป็นต้น
  • มีกล้องถ่ายรูปขนาด 8 mpx, 3X (เฉพาะรุ่น RiS PRO)
  • แบตเตอรี่ชนิดเพิ่มประจุไฟฟ้าได้ Li-Ion สามารถใช้งานได้นาน 16 ชั่วโมง

อุปกรณ์ในชุดประกอบด้วย :

  • กล่องบรรจุกล้อง ทำด้วยวัสดุอย่างดี                 1  กล่อง
  • ขาตั้งกล้อง                                                 1  ชุด
  • ถุงคลุมกล้อง และอุปกรณ์ปรับแก้                    1 ชุด
  • แบตเตอรี่ Li-Ion ชนิดติดที่ตัวกล้อง                  2  ชุด
  • เครื่องชาร์จแบตเตอรี่แบบชาร์จเร็ว                    1  เครื่อง
  • เป้าชนิดวัดระยะทางได้ 4000 เมตร พร้อมเป้าเล็งแท่นตั้ง กล่องบรรจุและขาตั้ง              1 ชุด
  • Pole ขาว-แดง ยาว 2 เมตร เลื่อนขึ้นลงได้พร้อมเป้าวัดระยะ                 1  ชุด
  • สายโอนถ่ายข้อมูลพร้อมแผ่นโปรแกรมเพื่อเชื่อมต่อข้อมูลระหว่างกล้องสำรวจ และคอมพิวเตอร์   1  เส้น
  • แผ่นการ์ด SD                                              1 แผ่น
  • คู่มือภาษาไทยและอังกฤษอย่างละ                   1  เล่ม


Brochure

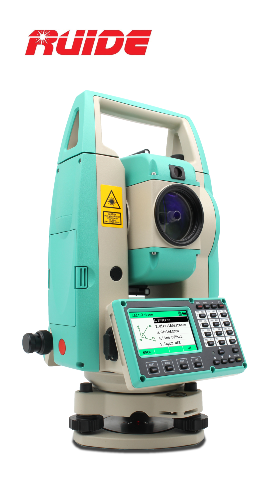

กล้องประมวลผลรวม (Total Station)

Brand : RUIDE

Model : RCS


1. ระบบเล็งกล้อง

  • ระบบกล้องวัดมุมและเครื่องวัดระยะทางประกอบอยู่ในตัวเดียวกันและอยู่ในแกนเดียวกัน
  • ขนาดเส้นผ่าศูนย์กลางของเลนส์ปากกล้องเท่ากับ 45 มิลลิเมตร
  • กำลังขยายเท่ากับ 30 เท่า
  • ขนาดความกว้างของภาพ 1 องศา 30 ลิปดาหรือ 26 เมตรที่ระยะ 1,000 เมตร
  • ระยะมองเห็นภาพชัดใกล้สุดไม่เกิน 5 เมตร
  • ตัวกล้องสามารถถอดจากฐานกล้องได้
  • ความไวระดับฟองกลมที่ฐานกล้อง 8 ลิปดา ต่อ 2 มิลลิเมตร
  • ความไวระดับฟองยาว 30 ฟิลิปดา ต่อ 2 มิลลิเมตร
  • กล้องส่องหัวหมุด แบบ UltraPlumb ช่วงการทำงาน 6-2.0 เมตร ค่าความถูกต้อง ±3 มิลลิเมตร

2. ระบบการวัดมุม

  • ระบบการวัดมุมเป็นระบบ Absolute Encoding หน่วยวัดเป็น องศา, ลิปดา, ฟิลิปดา และแสดงผลบนจอ Graphic Color Touch LCD ทั้งสองหน้าจอของตัวกล้อง
  • สามารถเลือกการแสดงความละเอียดของมุมราบและมุมดิ่ง 1/ 5 และ 10 ฟิลิปดา
  • ความละเอียดถูกต้อง (Accuracy) 2 ฟิลิปดา
  • มีระบบ Compensator เพื่อชดเชยความลาดเอียงแบบ Dual Axis Liquid Electric มีช่วงการทำงานที่ระยะ±4¢

3. ระบบการวัดระยะทาง

  • ในสภาวะอากาศปลอดโปร่ง วัดระยะทางได้ไกล 5,000 เมตร โดยใช้เป้า 1 ดวง
  • ในสภาวะอากาศปกติ วัดระยะทางโดยไม่ใช้เป้าสะท้อนได้ไกลไม่น้อยกว่า 600 เมตร
  • แสดงค่าการวัดได้ละเอียด 1 มิลลิเมตร
  • ความเร็วในการวัดระยะแบบละเอียด 3 วินาที, ความเร็วในการวัดระยะแบบปกติ 0.2 วินาที
  • ความถูกต้องของการวัดระยะแบบปกติ (Fine Mode) ใช้เป้าสะท้อน ไม่มากกว่า ±(2mm + 2ppm x D)
  • ความถูกต้องของการวัดระยะแบบปกติ (Fine Mode)

    ไม่ใช้

    เป้าสะท้อน ไม่มากกว่า ±(3mm + 2ppm x D)
  • ใช้งานได้ดีในสภาวะอุณหภูมิปกติตั้งแต่ –20 ถึง + 50 องศาเซลเซียส
  • ป้องกันน้ำได้ตามมาตรฐาน IP65

4. ระบบการควบคุม ระบบการแสดงผล และการถ่ายทอดข้อมูล

  • จอแสดงผลแบบ Graphic, 640 x 320 color touch LCD พร้อมแผงควบคุมแบบ Alphanumeric ไม่น้อยกว่า 24 ปุ่มทั้งสองด้าน
  • ป้อนค่าคงที่ของปริซึมได้ด้วยตัวผู้ใช้งานเอง และมีระบบตรวจจับอุณหภูมิ และความดันบรรยากาศจริงหน้างานได้ (ATMOSense (Auto Sensing)
  • มีระบบ Guide Light Lighting Measure
  • มีระบบบันทึกข้อมูลภายในตัวกล้องโดยตรงสามารถบันทึกได้ไม่น้อยกว่า 16,000 จุด และรับส่งข้อมูลระหว่างกล้องกับ เครื่องคอมพิวเตอร์โดยผ่าน USB 2.0 มีรูปแบบการทำงานแบบไร้สาย Bluetooth 2.1
  • มีโปรแกรม SURVEY ที่ช่วยในการทำงาน เช่น REM (การหาความสูงจุดใดๆ ที่ไม่สามารถวางเป้าปริซึมได้), MLM (การหาระยะในตำแหน่งที่มีสิ่งกีดขวาง), AREA (การคำนวณหาพื้นที่), Layout: (การกำหนดตำแหน่งที่ต้องการ ), Resection (การหาตำแหน่งพิกัดจุดตั้งกล้องในรูปแบบการเล็งสกัดย้อน), มีโปรแกรมคำนวณงานถนน (Road), Side shot, Offsets, Z-Coordinates, Point to line, Plane offset และ COGO เป็นต้น
  • แบตเตอรี่ชนิดเพิ่มประจุไฟฟ้าได้ Li-Ion สามารถใช้งานได้นาน 12 ชั่วโมง

อุปกรณ์ในชุดประกอบด้วย :

  • กล่องบรรจุกล้อง ทำด้วยวัสดุอย่างดี                 1  กล่อง
  • ขาตั้งกล้อง                                                 1  ชุด
  • ถุงคลุมกล้อง และอุปกรณ์ปรับแก้                     1 ชุด
  • แบตเตอรี่ Li-Ion ชนิดติดที่ตัวกล้อง                  2  ชุด
  • เครื่องชาร์จแบตเตอรี่แบบชาร์จเร็ว                    1  เครื่อง
  • เป้าชนิดวัดระยะทางได้ 4000 เมตร พร้อมเป้าเล็งแท่นตั้ง กล่องบรรจุและขาตั้ง          1 ชุด
  • Pole ขาว-แดง ยาว 2 เมตร เลื่อนขึ้นลงได้พร้อมเป้าวัดระยะ                 1  ชุด
  • คู่มือภาษาไทยและอังกฤษอย่างละ                 1  เล่ม



Brochure

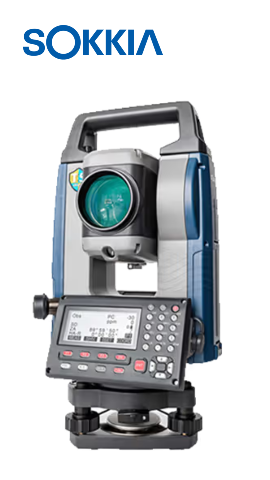

กล้องประมวลผลรวม (Total Station)

Brand : SOKKIA

Model : IM-52


  • วัดระยะโดยไม่ใช้เป้าปริซึมได้ 500 เมตร
  • วัดระยะได้ 4,000 เมตร โดยใช้ปริซึม 1 ดวง
  • เลเซอร์ส่องหัวหมุด
  • บันทึกข้อมูลได้ 50,000 ข้อมูล
  • ถ่ายโอนข้อมูลด้วย Flash Drive
  • หน้าจอชนิด LCD 2 หน้า







 Brochure

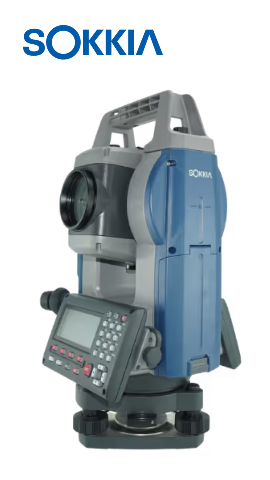

กล้องประมวลผลรวม (Total Station)

Brand : SOKKIA

Model : IM-105


  • วัดระยะโดยไม่ใช้เป้าปริซึมได้ 800 เมตร
  • วัดระยะได้ 5,000 เมตร โดยใช้ปริซึม 1 ดวง
  • เลเซอร์ส่องหัวหมุด
  • บันทึกข้อมูลได้ 50,000 ข้อมูล
  • ถ่ายโอนข้อมูลด้วย Flash Drive
  • หน้าจอชนิด LCD 2 หน้า







Brochure
